Anschluss Hardware PC CADDIE.id Kartensysteme

Hier können Sie Informationen zum Anschluss, zur Verdrahtung und zur Pin-Belegung sowie zu den Abmessungen der häufigsten Kartenleser für PC CADDIE.id online und PC CADDIE.id offline Kartensysteme einsehen oder als PDF herunterladen und ausdrucken.

PC CADDIE.id Online Kartensysteme

MOXA NPort Serial Server

Jeder MOXA benötigt eine feste IP-Adresse. Welche Adressen in Ihrem Netzwerk an den oder die MOXAs vergeben werden dürfen, müssen Sie mit Ihrem Informatik-Verantwortlichen vor der Installation abklären.

Nach Möglichkeit ist die IP-Adresse für die MOXAs bereits bei der Bestellung anzugeben, sodass sie noch vor dem Versand eingestellt werden kann.

Nachträglich lässt sich die IP mit dem Makro moxa ändern:

  1. Das MOXA-Tool findet die angeschlossenen NPort-Geräte auch ohne dass deren IP bekannt ist
  2. Den einzustellenden Serial-Server wählen
  3. Den Konfigurationsdialog aufrufen

  1. Auf den Reiter Network wechseln
  2. Zum Ändern der IP muss die Modify-Box angehakt werden
  3. Die gewünschte IP eintragen
  4. Mit OK bestätigen

:!: Alle anderen Optionen bitte nicht verändern.

TIPP Sind mehrere MOXAs im Netz können diese an der MAC-Adresse unterschieden werden. Die MAC-Adresse steht auf dem Typenschild.

Leser-Anschlusspläne

Ellipson Leser

Anschlussplan online PHG - Ellipson

:!: Beachten Sie bitte bzgl. Relais: die maximale Kontaktbelastbarkeit liegt bei 24V / 2 A (ohmsche Last)!

Voxio Leser

Anschlussplan online PHG Voxio

Anschlussplan online PHG Voxio

:!: Beachten Sie bitte bzgl. Relais: die maximale Kontaktbelastbarkeit liegt bei 24V / 2 A (ohmsche Last)!

Voxio Display Leser

Voxio Touch Leser

Voxio Touch Display Leser

Voxio Zarge Leser

I/O Controller mit 2 Relais RS485

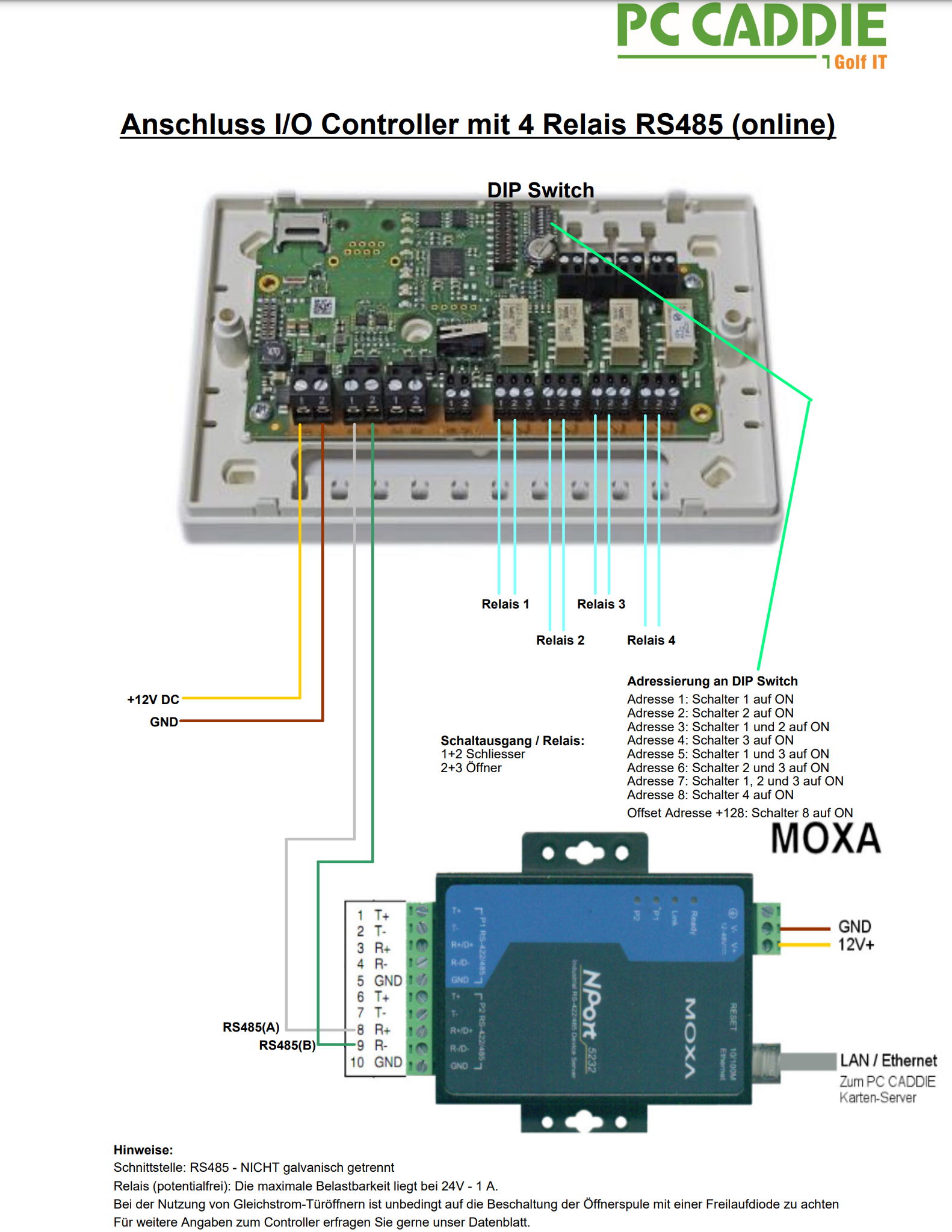

I/O Controller mit 4 Relais RS485

Oris Leser

Anschlussplan online PHG Oris

Anschlussplan online PHG Oris

:!: Beachten Sie bitte bzgl. Relais: die maximale Kontaktbelastbarkeit liegt bei 24V / 2 A (ohmsche Last)!

Quio Leser

Anschlussplan online Quio

Anschlussplan online Quio

:!: Beachten Sie bitte bzgl. Relais: die maximale Kontaktbelastbarkeit liegt bei 24V / 2 A (ohmsche Last)!

Quio Leser mit RS485 Isolator

Anschlussplan online mit RS485 Isolator

Anschlussplan online mit RS485 Isolator

:!: Beachten Sie bitte bzgl. Relais: die maximale Kontaktbelastbarkeit liegt bei 24V / 2 A (ohmsche Last)!

PC CADDIE.id Offline Kartensysteme

Systeme ab 2018 (silbern)

Systeme bis 2017 (hellgrau)

Der Anschluss zum Auslösen der Bälle (für Ballautomaten) oder zum Schalten des Öffner-Magneten (bei Türen) befindet sich auf der schraubbaren Steckleiste der CPU (Mini-PC). Zusätzlich enthält der Quio-Leser ebenfalls ein Relais, welches alternativ zu jenem der CPU verwendet werden kann, wenn Sicherheit nicht oberste Priorität hat.

:!: Beachten Sie bitte bzgl. Relais: die maximale Kontaktbelastbarkeit liegt bei 24V / 2 A (ohmsche Last)!

Anschlussplan offline Voxio

Anschlussplan offline Voxio

Anschlussplan offline

Anschlussplan offline

:!: Beachten Sie bitte bzgl. Relais: die maximale Kontaktbelastbarkeit liegt bei 24V / 2 A (ohmsche Last)!

Montage und Voraussetzungen

Montage und Voraussetzungen RS485 BUS / Türleser:

Mehrere Tür-Leser in Reihe

Montage Tür-Leser online:

Montage Tür-Leser online

Montage Tür-Leser offline

Montage Tür-Leser offline

Vormontage-Bundle für unterschiedliche Montagesituationen

Da die Kartensysteme im Offline-System je nach Umfeld in unterschiedlichen Umfeldern verbaut werden müssen, und die Konfiguration der Kabel und Anschlüsse Fachkenntnisse voraussetzen, bieten wir 3 Unterschiedliche auf Ihre bauliche Situation abgestimmte Vormontage-Bundle an.

1. Vormontiert und geprüft auf Hutschiene zum Einsatz in Ballautomaten oder Türen mit bereits vorhandener Installationsumgebung

2. Vormontiert und geprüft auf Hutschiene im Aufputz(AP)-Gehäuse

3. Vormontiert und geprüft auf Hutschiene im Unterputz(UP)-Schrank

Welche Vorinstallation in Ihrem Fall die richtige ermitteln der PCCADDIE-Techniker im Einzelfall nach dem Kauf. Wichtig ist lediglich der zukauf der Vormontage zum Pauschalpreis.
